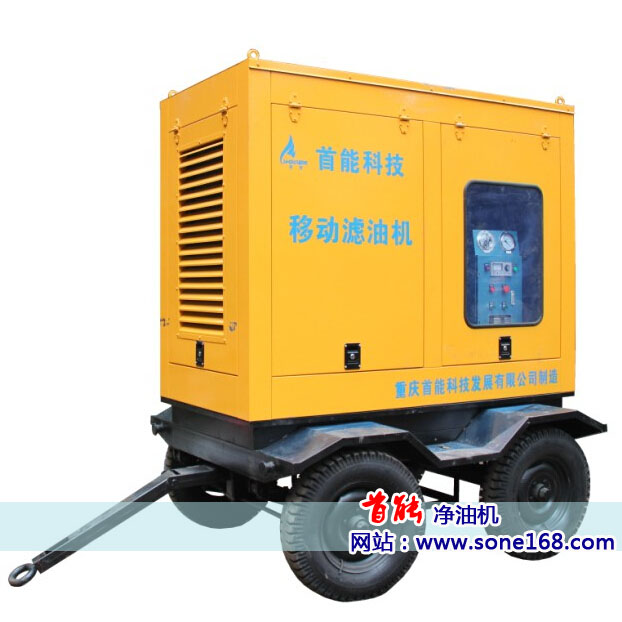

| ； TCZYF系列拖车移动封闭式高效真空滤油机 ；
一、用途与功能： TCZYF系列拖车移动封闭式高效真空滤油机，是在原有ZJY真空滤油机基础上新开发的新型真空滤油机。该机型又分为拖车式单级真空滤油机和拖车式双级真空滤油机。适用于不同电压等级的电力变压器绝缘油的过滤。本机主要用于处理各种不合格的绝缘油，如变压器油，开关油等。本机能快速脱除绝缘油中的水分、气体和杂质，恢复和提高油的绝缘性能。与固定式滤油机相比，TCZYF配有工作拖车，可进行长距离的野外作业。
二、产品特点：
1．拖车式，全封闭结构，防水防尘，移动方便，可进行长距离的野外作业。
2．安装汽车轮胎，桥式减震器，刹车总成，全车钢结构焊接，可保证60KM/H行驶速度。
3．可有效处理不合格的变压器油、润滑油、透平油等等各类工业用油，除水，除气，除杂。
4．新型高效电加热系统，加热负荷低，加热均匀，耗能少。
5．采用自动红外线液位控制仪，压力保护系统，操作简单，安全可靠。 ；
6．采用整机联锁保护装置，加热器，油泵，液位控制仪联动工作。 ；
三、优势： ；
； ； ； ； ；拖车式，全封闭结构，防水防尘，移动方便，可进行长距离的野外作业。 四、技术参数： 技术参数 | 单位/型号 | TCZYF-6 | TCZYF-10 | TCZYF-20 | TCZYF-30 | TCZYF-50 | TCZYF-100 | TCZYF-150 | TCZYF-200 | TCZYF-300 | TCZYF-5OO | 额定流量 | L/H | 360 | 600 | 1200 | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | 30000 | 工作压力 | Mpa | ≤0.4 | 工作真空泵 | Mpa | -0.070至-0.095 | 击穿电压 | KV | ≥50～≥60 | 恒温控制范围 | c | 20～90 | 总功率 | KW | 6 | 10 | 15 | 26 | 35 | 70 | 100 | ；115 | 135 | 165 | 油含气量 | Mg/L | ；≤0.1 | 油含水量 | 体积 | ≤5 | 机械杂质 | % | 无 | 含杂质颗粒度 | MooG | ≤5级 | 运动粘度 | Mm/3 | 国际GB43－84 | 处理后油口击穿电压 | KV | ≥75KV | 进（出）口管径 | 寸 | 0.6 | 0.6 | 1 | 1 | 1.2 | 1.5 | 1.5 | 2 | 2.5 | 2.5 | 使用电源 | V | 380 | 设备重量 | Kg | 420 | 650 | 730 | 950 | 1150 | 1400 | 1750 | 2000 | 2350 | 2800 | 外型尺寸 | 长mm 宽mm ； 高mm | 1400 | 1760 | 2050 | 2300 | 2520 | 2700 | 3100 | 3350 | 3530 | 3900 | 1100 | 1130 | 1200 | 1250 | 1250 | 1450 | 1600 | 1600 | 1600 | 1750 | 1420 | 1600 | 1850 | 2200 | 2300 | 2550 | 2700 | 2700 | 2700 | 2700 |
|
