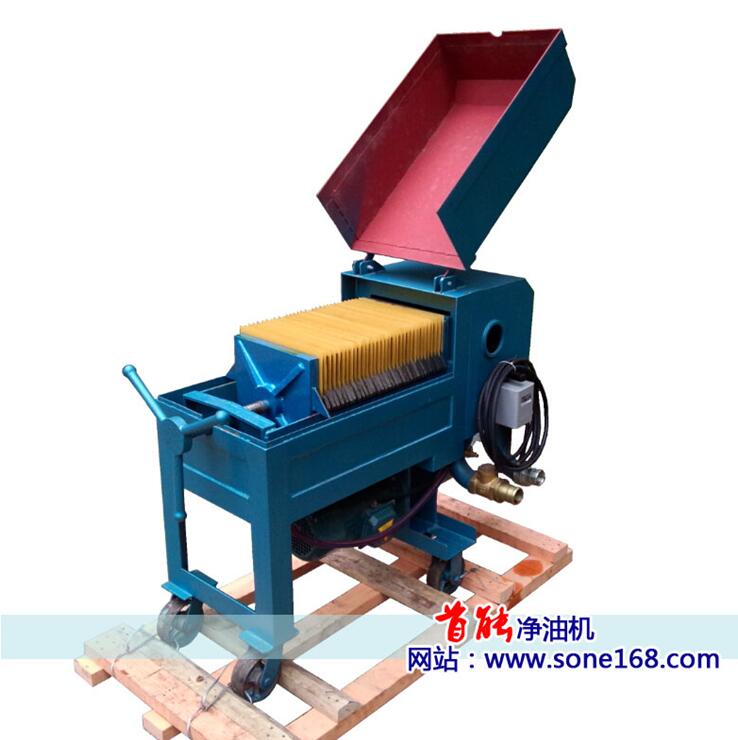

LY系列板框压力式滤油机
用途与功能:
LY系列板框压力滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的,主要用来过滤变压器油、开关油、绝缘油、煤油、液压油、透平油、机油、柴油、航空液压油等油中的水份和杂质,也可使用不锈钢材料来为植物油过滤。该机由过滤床,油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布,凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室,被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。
特点:
它具有去除油中的微粒杂质、油泥炭和胶质等介质;结构简便、操作容易、运行成本低等优点。
技术参数:
技术项目
|
型 号
|
LY-30
|
LY-50
|
LY-100
|
LY-125
|
LY-150
|
LY-200
|
LY-300
|
额定流量
|
L/H
|
30
|
50
|
100
|
125
|
150
|
200
|
300
|
工作压力
|
Mpa
|
0~0.5
|
过滤面积
|
≥㎡
|
0.3
|
0.5
|
1.3
|
1.54
|
1.89
|
2.01
|
3.1
|
板框尺寸
|
mm
|
180×180 280×280
|
压紧方式
|
|
手动螺旋压紧
|
齿轮泵提高压力
|
Mpa
|
0.6
|
齿数
|
|
10/17
|
模数
|
MooG
|
5/4
|
电源
|
V
|
380
|
功率
|
KW
|
0.75
|
1
|
1
|
2
|
2
|
3
|
4
|
电动机
|
转 数
|
r/min
|
1400
|
过滤精度
|
μm
|
玻纤纸 1μm,3μm 棉纸 5μm, 10μm
|
管径
|
进
|
mm
|
25
|
25
|
32
|
32
|
40
|
40
|
50
|
出
|
mm
|
25
|
25
|
32
|
32
|
40
|
40
|
50
|
外型尺寸
|
长
|
mm
|
700
|
750
|
900
|
1100
|
1300
|
宽
|
mm
|
300
|
440
|
高
|
mm
|
720
|
840
|
1000
|
整机质量
|
kg
|
100
|
110
|
180
|
200
|
280
|
300
|
380
|
|
