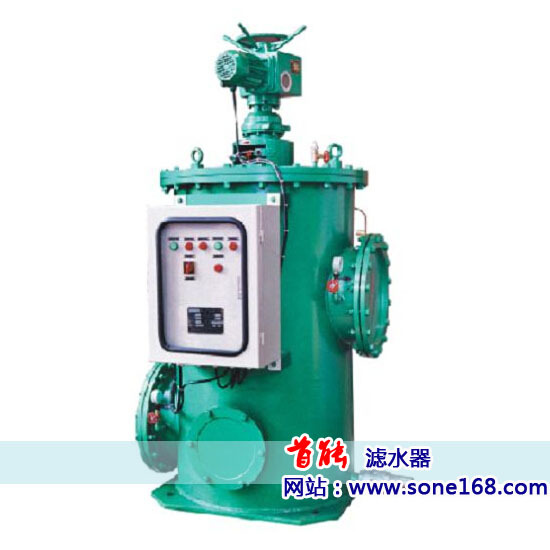

LS 系列全自动滤水器
用途与功能:
LS系列全自动滤水器组成:
电动行星摆线针轮减速机、滤水器本体、电动排污球伐、差压控制器、PLC控制器、电气柜。
滤水器本体组成:
过滤滤筒、排污转动机构、纳污系统、上下排污管、罐体、进出水管、底部放水管、罐体上部对开设置滤筒检修手孔。
LS系列全自动滤水器适用于:
含有大量漂浮物和沉积物的水质自动过滤、清污和排污。
LS系列全自动滤水器功能:
1. 自动过滤、清污、排污,且在清污、排污时不影响正常的供水量;电气控制采用PLC自动控制,具有手动控制。
2. 差压与排污阀有过力矩等故障报警器,实现无人值班。
工作原理
LS型全自动滤水器
正常过滤时,电动减速机不启动,排污阀关闭。
当达到清污状态时,下排污阀门开,减速机启动,带动滤水器内转旋转,使每一过滤网与转动机构下部排污口分别相通,上部被封闭,沉积于滤网内的部分悬浮物与沉积物借助滤水器内部分清洁水反冲,由下排污阀排出。
当上排污阀打开时,减速机不启动,漂浮于滤水器本体上部的漂浮物与悬浮物通过上排污阀排出。
主要技术参数
公称压力:1.0Mpa; 1.6Mpa; 2.5Mpa
工作压力:0.25-1.0 Mpa; 0.25-1.6 Mpa; 0.25-2.5 Mpa
压力损失:0.01-0.03 Mpa
工作电源:380V, AC 50Hz
过滤精度:AWP.G1.5-6mm
差压设定范围:5min或根据*况要求
定时设定范围:0-72小时
技术规格:
参数
型号
|
设计
(M3/H
|
进出口径
mm
|
进出口径
mm
|
减速机
|
减速输出
转速rpm
|
排污阀
功率KW
|
功率KW
|
型号
|
|
LS-40
|
15
|
40
|
20
|
0.37
|
XLED-32
|
3
|
0.05
|
LS-50
|
22
|
50
|
20
|
0.37
|
XLED-32
|
3
|
0.05
|
LS-80
|
55
|
80
|
25
|
0.37
|
XLED-32
|
3
|
0.05
|
LS-100
|
86
|
100
|
40
|
0.37
|
XLED-32
|
3
|
0.05
|
LS-125
|
115
|
125
|
50
|
0.55
|
XLED-42
|
2
|
0.09
|
LS-150
|
193
|
150
|
65
|
0.55
|
XLED-42
|
2
|
0.09
|
LS-200
|
341
|
200
|
80
|
0.75
|
XLED-53
|
1.5
|
0.09
|
LS-250
|
532
|
250
|
80
|
0.75
|
XLED-53
|
1.5
|
0.09
|
LS-300
|
766
|
300
|
80
|
0.75
|
XLED-63
|
1.5
|
0.18
|
LS-350
|
1040
|
350
|
100
|
0.75
|
XLED-63
|
1.5
|
0.18
|
LS-400
|
1110
|
400
|
100
|
1.5
|
XLED-74
|
1.0
|
0.25
|
LS-500
|
2125
|
500
|
150
|
1.5
|
XLED-74
|
1.0
|
0.25
|
LS-600
|
3060
|
600
|
200
|
2.2
|
XLED-84
|
1.0
|
0.37
|
|
|
|
|
|
|
|
|
|
参数
型号
|
H
|
H1
|
H2
|
H3
|
A
|
D
|
基础安装孔
|
进出口
法兰螺孔
|
D1
|
4-d
|
n-d2
|
LS-40
|
1480
|
730
|
300
|
190
|
340
|
450
|
500
|
4-23
|
8-M16
|
LS-50
|
1480
|
730
|
300
|
190
|
340
|
450
|
500
|
4-23
|
8-M16
|
LS-80
|
1526
|
750
|
320
|
190
|
340
|
450
|
500
|
4-23
|
8-M16
|
LS-100
|
1526
|
750
|
320
|
190
|
340
|
450
|
500
|
4-23
|
8-M16
|
LS-125
|
1720
|
760
|
320
|
200
|
400
|
500
|
550
|
4-23
|
8-M20
|
LS-150
|
1720
|
760
|
320
|
200
|
400
|
500
|
550
|
4-23
|
8-M20
|
LS-200
|
1820
|
950
|
450
|
240
|
450
|
600
|
640
|
4-27
|
12-M20
|
LS-250
|
1920
|
1030
|
510
|
260
|
530
|
700
|
680
|
4-27
|
12-M20
|
LS-300
|
2030
|
1080
|
550
|
300
|
560
|
800
|
800
|
4-27
|
12-M20
|
LS-350
|
2166
|
1160
|
550
|
300
|
560
|
800
|
820
|
4-27
|
12-M20
|
LS-400
|
2330
|
1280
|
610
|
390
|
620
|
900
|
900
|
4-27
|
12-M20
|
LS-500
|
2900
|
1580
|
700
|
400
|
820
|
1200
|
1200
|
4-27
|
12-M20
|
LS-600
|
2900
|
1680
|
800
|
450
|
820
|
1300
|
1300
|
4-27
|
12-M20
|
安装尺寸表
|
